혐기성소화 공정
“환경오염방지시설 및 에너지화 플랜트 전문기업” 엔텍스㈜가 함께하겠습니다
Anaerobic Digestion Process

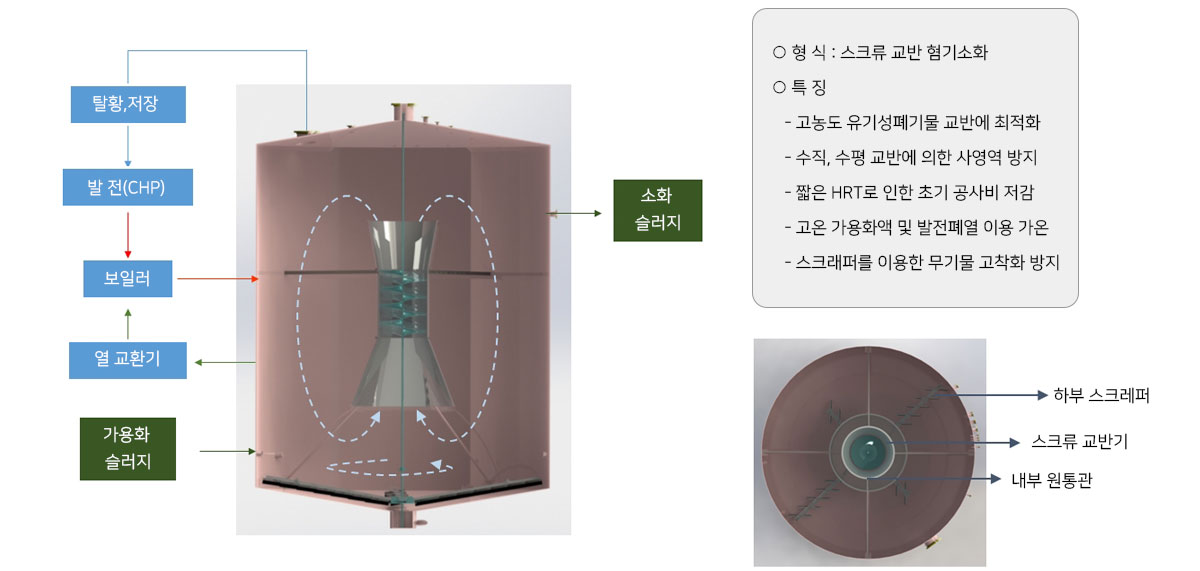

1. 스크류 교반형 고온 혐기성 공정이란
엔텍스(주)와 SK케미칼이 공동으로 개발한 스크류 교반형 혐기성 소화 공정(Screw agitated Anaerobic digestion Process)은 스크류 교반 및 하부 스크레퍼에 의한 일축 동시 교반방식을 채택하여 저동력으로 고농축 슬러지의 완벽한 교반이 가능하여 사영역을 방지하고, 높은 처리효율을 달성할 수 있어 바이오가스 생산 증대 및 슬러지 감량화에 최적화된 공법

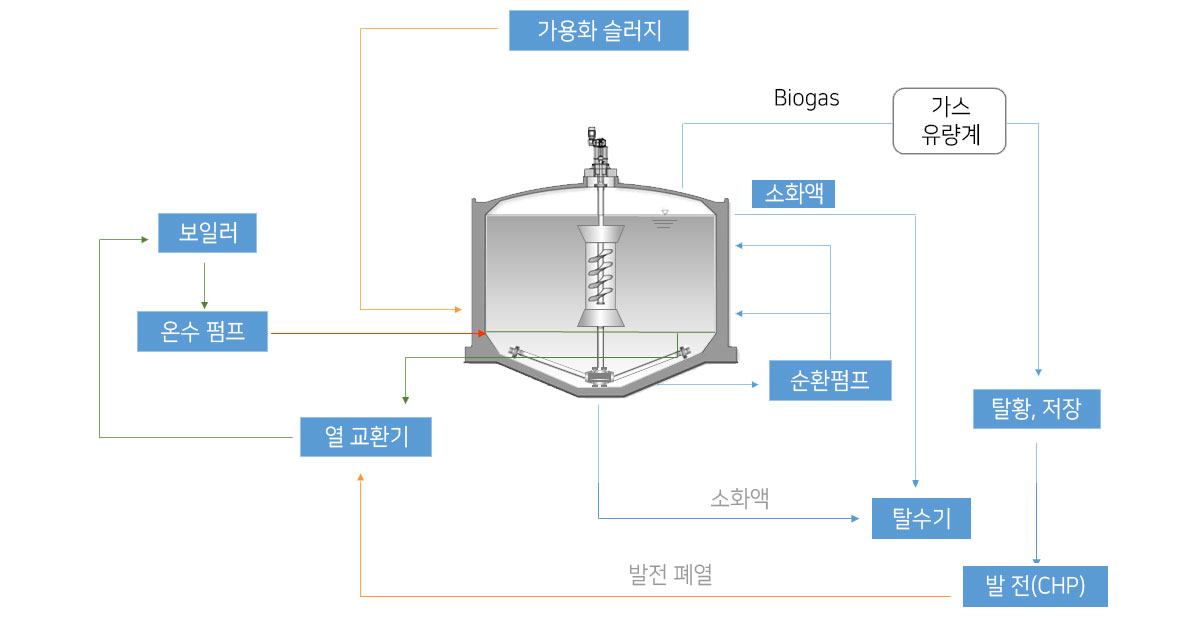

2. 혐기성소화조의 가온 및 교반방식
가온방식
◾ 고온의 가용화 슬러지(55~65℃)에 의한 가온
◾ 바이오가스 및 발전폐열을 활용한 가스보일러에 의한 보조 가온

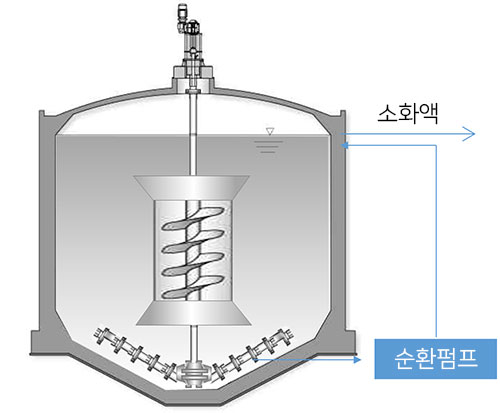

교반 방식
◾ 스크류 교반 및 하부 스크레퍼에 의한 상∙하, 수평 교반
◾ 순환펌프에 의한 내부교반1
3. 공정의 우수성
○ 열적가용화 + 스크류 교반혐기성소화 공정의 우수성
◾ 고농도 유기성폐기물의 안정적이고 빠른 분해 및 높은 교반효율 달성 ◾ Draft tube 내 스크류 교반기에 의한 소화액 상·하 교반 및
하부 스크레퍼에 의한수평 교반, 사영역 방지
◾ 짧은 체류시간(HRT)에서도 고농도, 고부하 슬러지 처리에 안정적인 운전
◾ 혐기소화 미생물의 충격부하 최소화
○ 운전 성능
구분
연구 결과
비고
평균 VS 제거율
(혐기성소화 효율)
51%
국내 잉여슬러지 혐기소화 적용 사례 없음
기존 문헌 검토 결과 잉여슬러지 소화효율 20%~25%
평균 Biogas 발생량
20.2㎥/톤
혼합 슬러지 평균 가스 발생량 7.6 ㎥/톤
0.47㎥/kg VSadd
기존 연구 결과 바이오가스 발생량 0.25㎥/kg VSadd
슬러지 감량율
50~60%
혐기성소화 시 고형물 분해, 탈수성 증대
1) 환경부 제정 “하수도 시설기준”., 한국상하수도협회., 2011
○ 교반효율 성능평가
◾ 상부 소화액 샘플 채취 장소 : 소화조 overflow 위치
◾ 하부 소화액 샘플 채취 장소 : 순환펌프 배관 연결 부
◾ 상/하부 소화액 농도 차(TS 기준) : 3% 이내
구분
mg/L
비고
상부 소화액 TS
하부 소화액 TS
최대
34,149
33,120
최소
26,130
25,346
평균
30,922
30,156
2.5%차

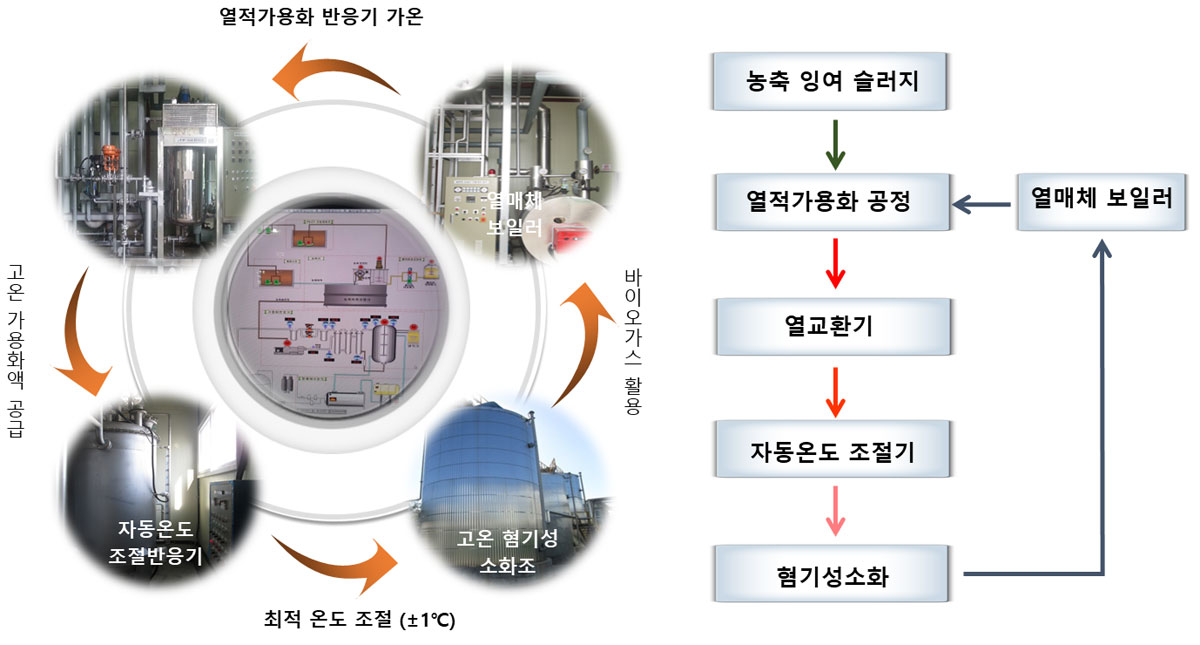

4. 에너지 순환형 통합시스템 구축
○ 열적가용화공정이 결합된 스크류 교반형 혐기성소화 공정(환경신기술 제465호)
○ 연속 운전형 시스템 구성 : 단순한 공정 구성, 짧은 HRT, 안정적 운전, 유지관리 용이
○ 고농도 슬러지 처리 : 스크류 교반 + 스크래퍼 구성, 완전 교반 및 사영역 방지
○ 단위 공정 통합화 : 에너지 순환형 시스템 구현 및 통합화를 통한 효율 증대, 슬러지 감량화
◾ 가용화 전처리를 통한 바이오가스 생산량 및 처리효율 증대, 고온 처리액에 의한 소화조 온도 유지
◾ 바이오가스 생산을 통한 가용화 가온, 바이오가스 발전 폐열의 추가 활용
